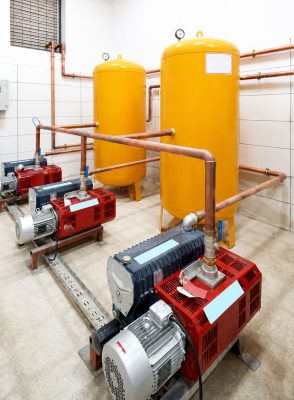

El vacío médico es un requisito esencial para el suministro de gases medicinales en hospitales. INSPITAL desarrolla y fabrica estaciones de vacío totalmente automáticas, estables y de alta fiabilidad, utilizadas para la aspiración de fluidos en quirófanos, UCI y habitaciones de pacientes.

Las plantas de vacío médico de INSPITAL están diseñadas y fabricadas conforme a las normas HTM 02-01, HTM 2022, MDD 93/42/EEC, EN ISO 7396-1 y C11.

La estación está totalmente controlada por un sistema PLC. Este sistema permite un envejecimiento uniforme de las bombas de vacío, lo que se traduce en una vida útil mucho mayor.
Protegida por filtros antibacterianos.
Equipada con bombas de vacío de paletas rotativas lubricadas.

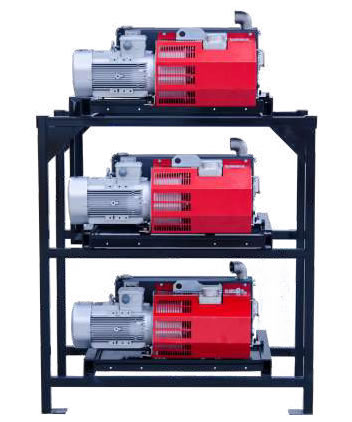

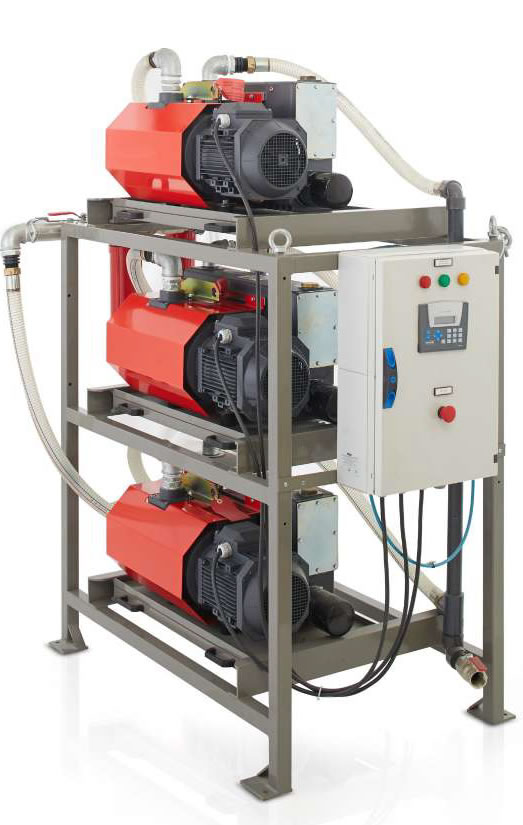

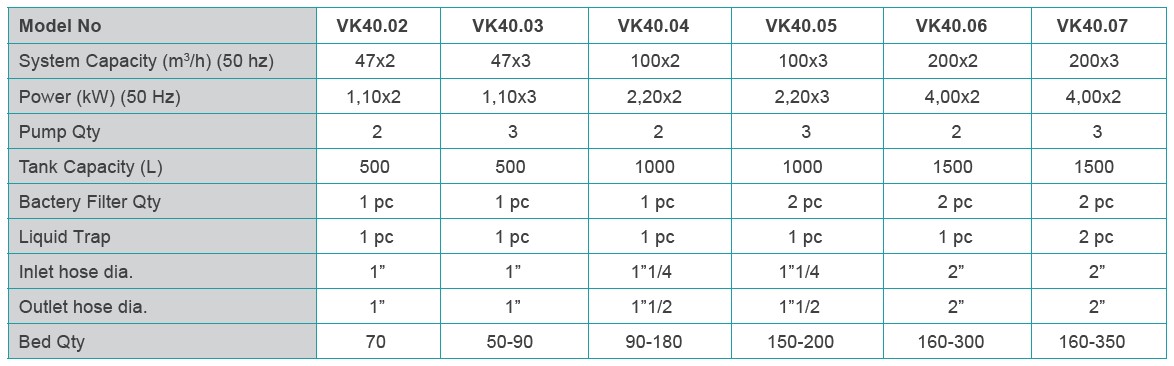

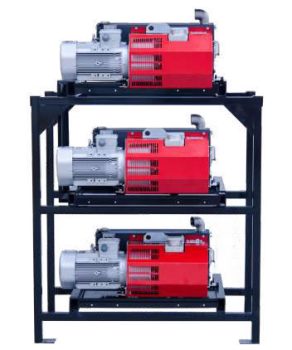

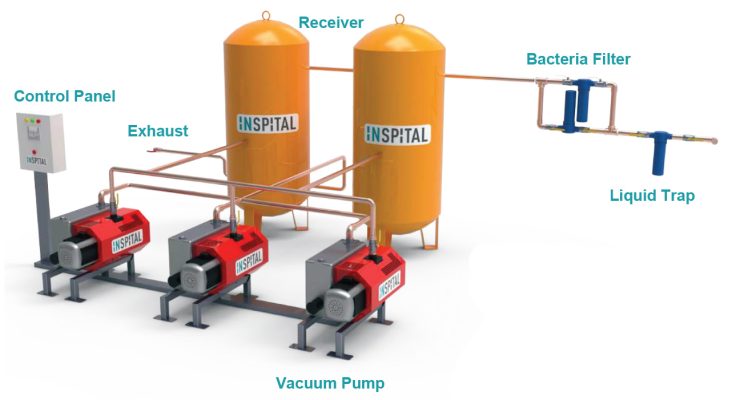

Estación de vacío central vertical

• Diseñada para su uso en sistemas de vacío central en quirófanos, UCI, urgencias y laboratorios hospitalarios.
• Sistema totalmente automático controlado por PLC.
• Diseño compacto y modular.
• Filtros antibacterianos de alta eficiencia de tipo médico.
• Bombas de vacío rotativas de paletas lubricadas.
• Estantes deslizantes para facilitar el acceso para el mantenimiento.

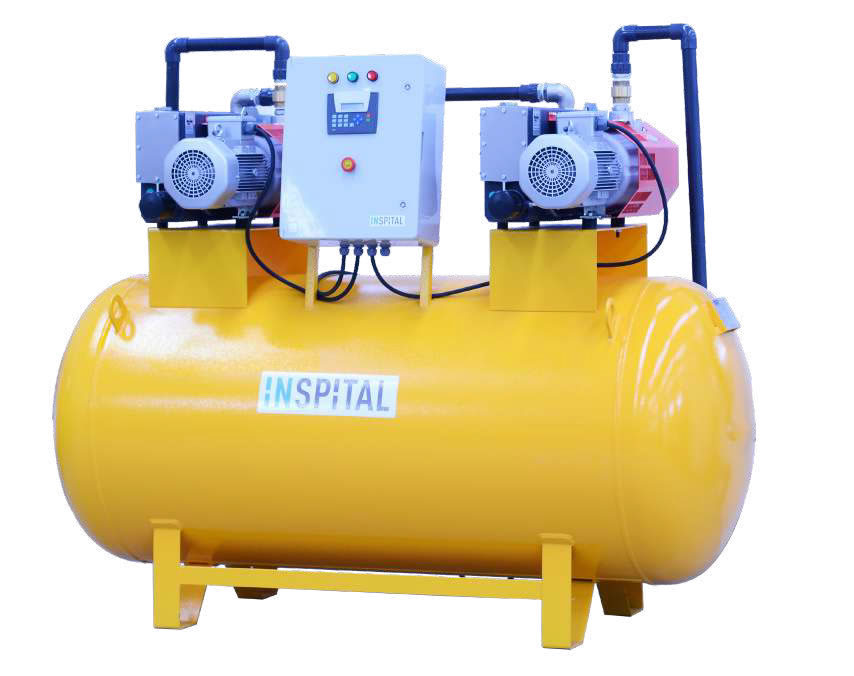

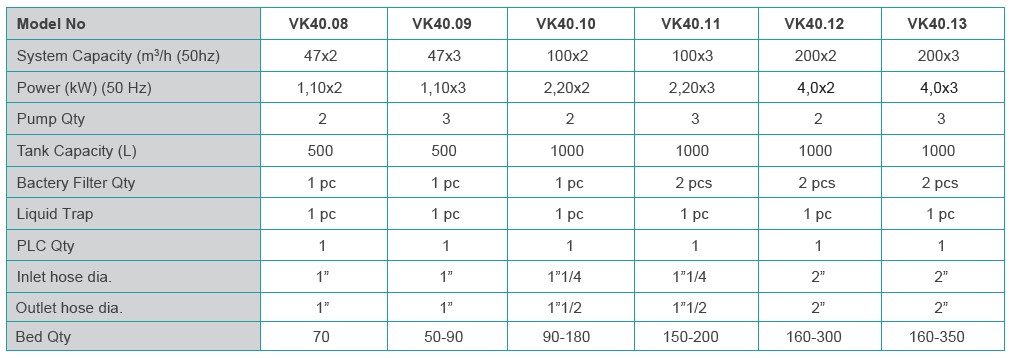

Estación de vacío central montada sobre tanque

Diseñada para funcionar como un sistema autónomo, con todos los componentes y filtros montados en un único depósito horizontal.
Sistema totalmente automático controlado por PLC.
Diseño compacto sobre el tanque.
Adecuada para salas de plantas de gases medicinales con poca altura.
Diseñada específicamente para facilitar la instalación.

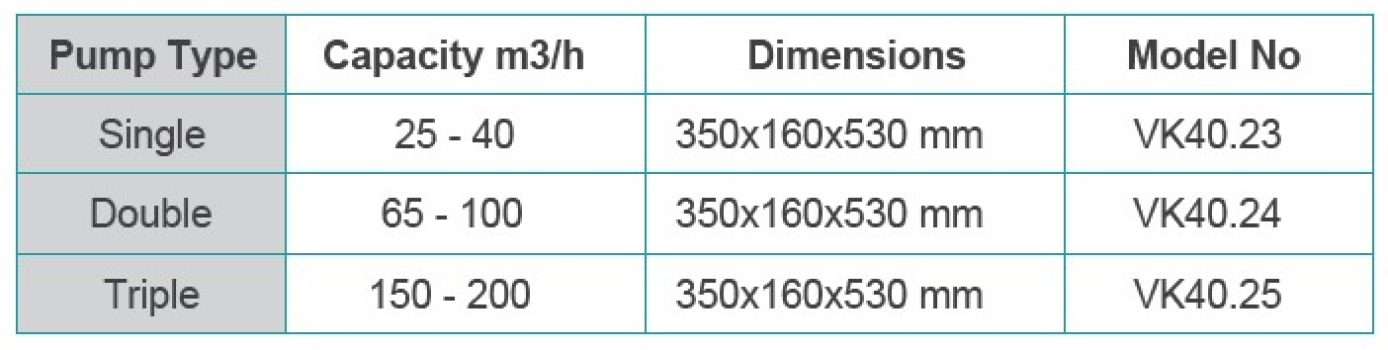

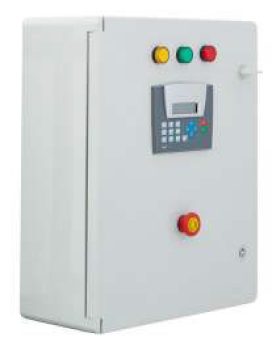

Panel de control PLC

Los paneles PLC INSPITAL son unidades de control digital totalmente automáticas.
Están diseñados para controlar múltiples bombas de vacío en estaciones de vacío centrales.
Permiten un envejecimiento uniforme de las bombas y una mayor vida útil de las estaciones de vacío.

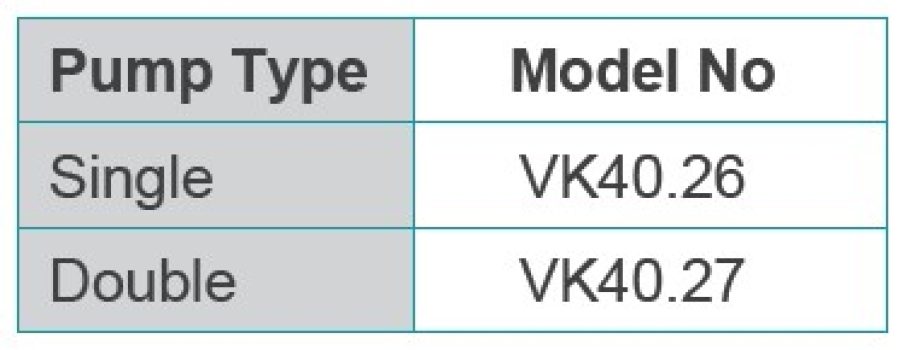

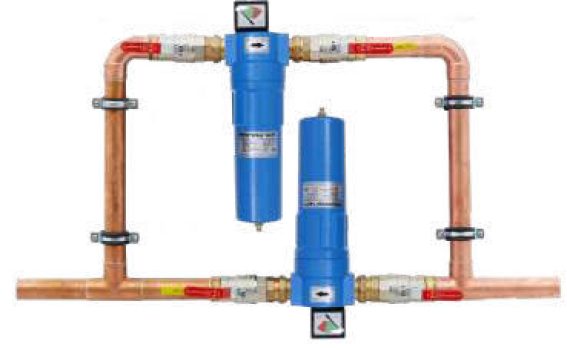

Conjunto de filtro antibacteriano

Caudal de 100 m³/h
Válvulas de derivación y sistema de descarga integrados
Filtración de bacterias de 30 micras

Trampa para líquidos

Trampa de alta eficiencia diseñada para drenar líquidos en tuberías de vacío
Capacidad de 1,5 L
Válvulas de entrada y salida incluidas

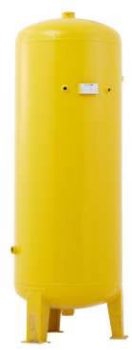

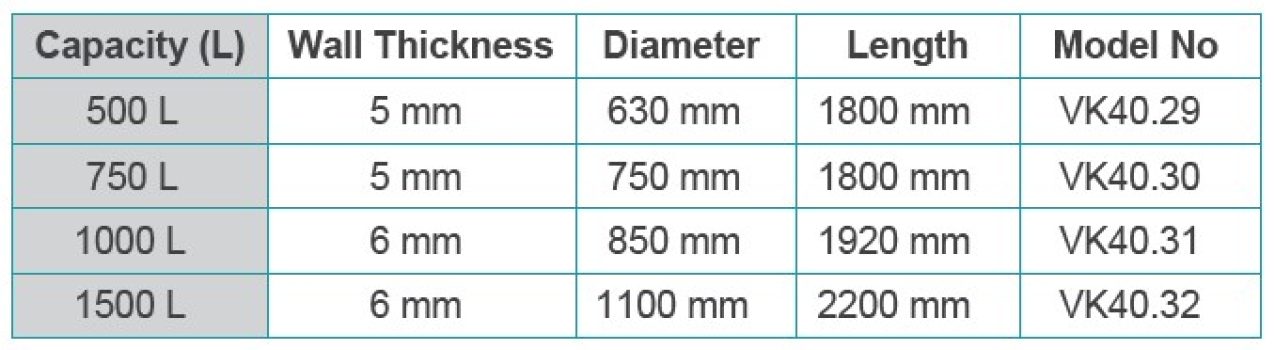

Tanque de vacío

Diseñado para su uso en estaciones de vacío centralizadas
Varias opciones de capacidad
Disponibles en versiones vertical y horizontal
Fabricado en acero de alta durabilidad

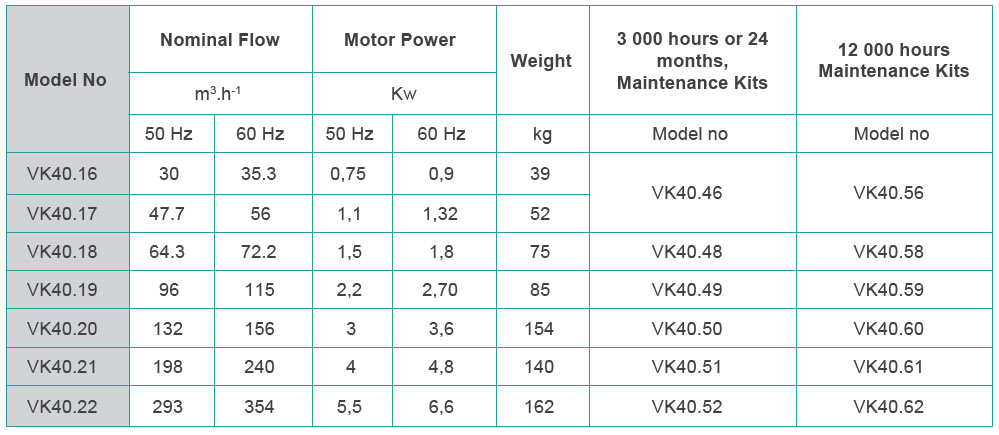

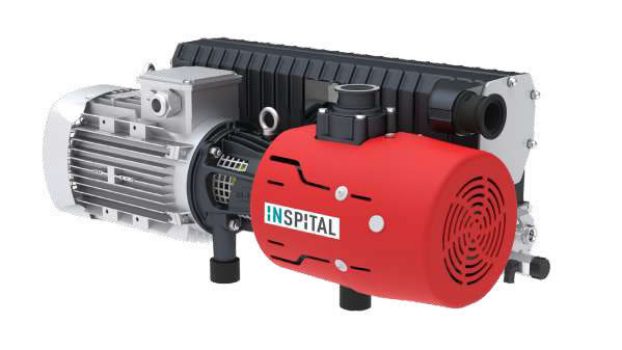

Bombas de vacío

Las bombas de paletas rotativas lubricadas están diseñadas para usarse en una amplia gama de aplicaciones industriales y sanitarias. Pueden funcionar continuamente desde la presión atmosférica hasta el vacío máximo.

Especialmente diseñado para aplicaciones médicas
Bombas estables y de larga duración
Bombas de vacío de paletas rotativas lubricadas
Etapa única
Alta velocidad de bombeo incluso a baja presión
Filtro de niebla de aceite integrado en el escape
Las bombas pueden funcionar continuamente desde la presión atmosférica hasta el vacío máximo.
Bombas silenciosas y muy robustas
Opciones; Interruptor de nivel de aceite, sensor de temperatura PT100
Opciones; Interruptor de nivel de aceite, sensor de temperatura PT100

Kits de mantenimiento

Mantenimiento habitual (CE): 3000 h o 24 meses

Inspección/limpieza
Cambio de aceite
Reemplazo del filtro de aceite
Cambio de cartucho(s) separador de aceite
Revisión de la válvula de entrada
Cambio de filtro de lastre de gas

Kits de mantenimiento

Mantenimiento preventivo (MP): 12 000 horas

Cambio de sellos de eje radial
Cambio de anillos deslizantes
Reemplazo de paletas*
Reemplazo de juntas de tapa de extremo
Drenaje automático + cambio de juntas.
Reemplazo de pies de goma
Revisión del anillo de acoplamiento

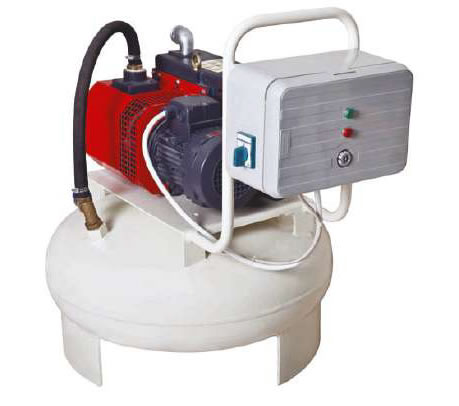

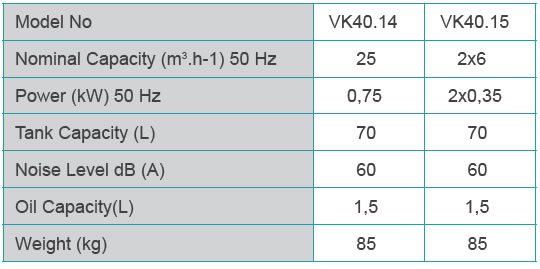

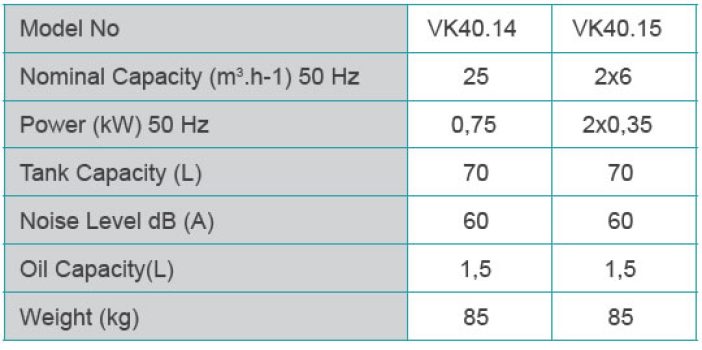

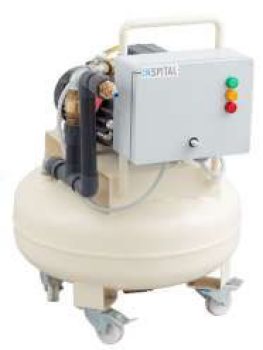

Mini estación de vacío

Planta de vacío compacta e independiente lista para funcionar
Bomba de vacío de paletas rotativas lubricadas
Entrada de red de aspiración estándar
Filtro de bacterias con aspiración (opcional)
Trampa de líquido (opcional)

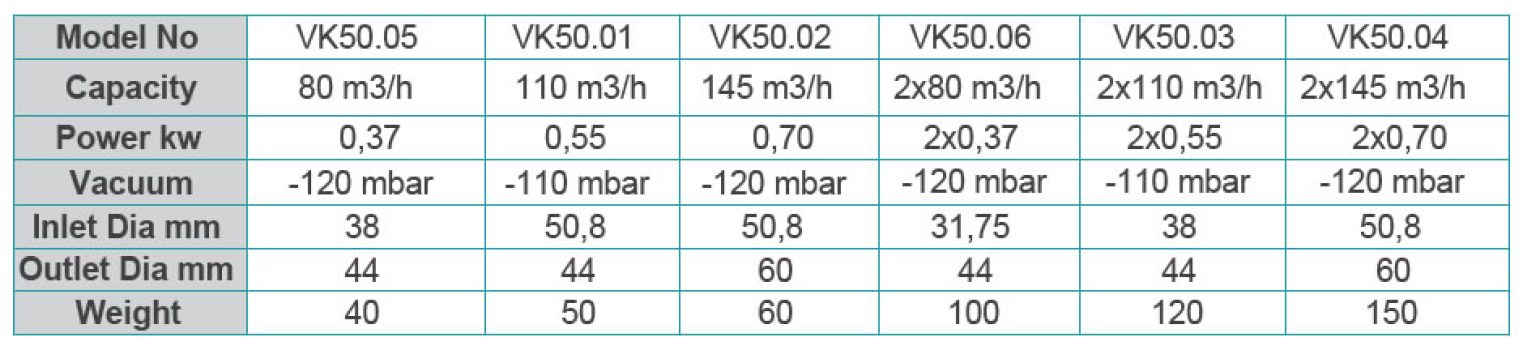

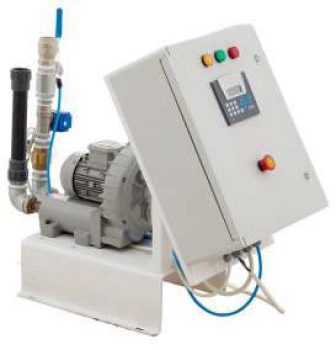

Sistema de eliminación de gases anestésicos, simple y doble

Los sistemas de eliminación de gases anestésicos AGSS están diseñados para eliminar la mezcla de gases anestésicos formada en el quirófano.
Los sistemas INSPITAL AGSS cuentan con el marcado CE según MDD 93/42/EEC y cumplen con HTM 02-01. La planta de eliminación de gases anestésicos está clasificada como dispositivo médico de Clase IIa.

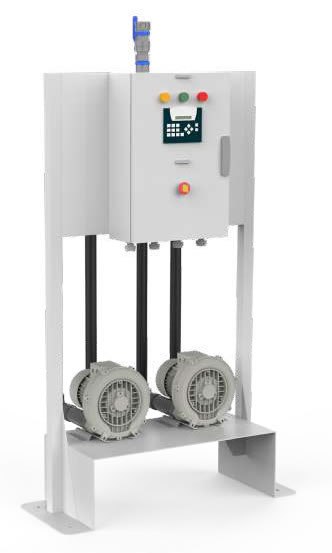

Hay disponibles versiones de soplador simple y dúplex. Los sopladores son del tipo regenerativo de canal lateral enfriados por aire, sin aceite y adecuados para funcionamiento continuo.
